Narzędzia pomiarowe i znakujące

Narzędzia pomiarowe Beta to precyzyjne przyrządy do pomiaru długości, średnicy, kąta, luzu i poziomu, a także narzędzia traserskie do wyznaczania linii i punktów przed obróbką. Kategoria obejmuje kilkanaście typów przyrządów pomiarowych i znakujących marki Beta (Beta Utensili S.p.A.) - od suwmiarek przez mikrometry, czujniki zegarowe i szczelinomierze, aż po dalmierze laserowe, poziomice precyzyjne i rysiki traserskie.

Jakie są rodzaje narzędzi pomiarowych Beta?

Wybór przyrządu zależy od tego, co i z jaką dokładnością mierzysz. Krótki przegląd typów dostępnych w tej kategorii:

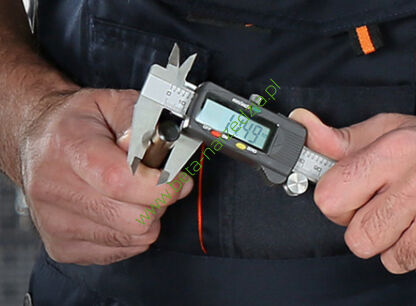

• Suwmiarki (Beta 1652, 1654, 1654DGT) - najbardziej uniwersalny przyrząd w warsztacie: mierzy wymiary zewnętrzne, wewnętrzne, głębokość i odsadzenia. Dostępne w trzech wariantach odczytu: noniuszowym (dokładność 0,1 mm), zegarowym i cyfrowym DGT (0,01 mm). Zakresy 150-300 mm, wykonanie ze stali nierdzewnej.
• Mikrometry (Beta 1658) - do pomiaru grubości i średnicy z dokładnością 0,01 mm, a w wersji cyfrowej nawet 0,001 mm. Mierzą w wąskich zakresach co 25 mm (np. 0-25, 25-50 mm), dlatego do różnych wymiarów dobiera się odpowiedni model lub zestaw.
• Czujniki zegarowe i podstawy (Beta 1662) - mierzą odchyłki i przemieszczenia z dokładnością 0,01 mm. Służą do kontroli bicia promieniowego i osiowego, płaskości, równoległości i ustawiania elementów na podstawie magnetycznej lub statywie.
• Szczelinomierze i wzorce gwintów - zestawy kalibrowanych listków do pomiaru luzów (zawory, elektrody świecy, szczeliny montażowe) oraz wzorce promieni i gwintów do szybkiej identyfikacji profilu.
• Kątomierze i kątowniki - do pomiaru i sprawdzania kątów i prostopadłości; dostępne wersje z lupą, ramieniem nastawnym i cyfrowym wyświetlaczem.
• Przymiary i miary zwijane - od sztywnych przymiarów kreskowych do elastycznych taśm mierniczych; pokrywają pomiary od kilku centymetrów do kilku metrów.
• Poziomice precyzyjne (Beta 1699L) - pryzmowe i liniałowe, dokładność 0,05 mm/m; do ustawiania maszyn, wałków i konstrukcji.
• Dalmierze laserowe - szybki pomiar odległości, powierzchni i kubatury bez taśmy; kompaktowe, mieszczą się w kieszeni.
• Narzędzia traserskie - cyrkle traserskie, macki, rysiki, punktaki i znaczniki do wyznaczania linii i środków na metalu przed wierceniem i obróbką.

Jak dobrać przyrząd pomiarowy do zadania?

1. Określ wielkość mierzoną. Długość i średnica - suwmiarka lub mikrometr. Luz i szczelina - szczelinomierz. Kąt - kątomierz lub kątownik. Bicie i geometria - czujnik zegarowy. Poziom i pion - poziomica.
2. Ustal wymaganą dokładność. Do dziesiątych milimetra wystarczy suwmiarka noniuszowa. Setne milimetra - suwmiarka cyfrowa lub mikrometr analogowy. Tysięczne milimetra - wyłącznie mikrometr DGT.
3. Wybierz wariant odczytu. Wersje cyfrowe (DGT) działają szybko i eliminują błąd odczytu paralaksy, ale wymagają baterii. Wersje noniuszowe i zegarowe są odporne na warunki warsztatu i nie padają w najmniej oczekiwanym momencie.
4. Sprawdź zakres pomiarowy. Suwmiarka 150 mm nie zmierzy elementu 280 mm. Mikrometr 0-25 mm nie zastąpi mikrometru 25-50 mm. Dobierz zakres z zapasem na mierzony wymiar.

Wzorcowanie przyrządów pomiarowych Beta

Beta Utensili S.p.A. oferuje usługę wzorcowania (certyfikacji) przyrządów: sprawdzenia ich wskazań względem wzorców odniesienia i wydania świadectwa. Obejmuje suwmiarki, mikrometry, czujniki zegarowe i szczelinomierze. Świadectwo wzorcowania jest wymagane wszędzie tam, gdzie pomiary muszą być udokumentowane - w kontroli jakości, przemyśle i serwisie certyfikowanym. Przyrządy pomiarowe warto wzorcować okresowo, nie tylko przy zakupie.

Najczęstsze pytania o narzędzia pomiarowe

Czym różni się suwmiarka od mikrometru?

Suwmiarka to przyrząd uniwersalny - mierzy wymiary zewnętrzne, wewnętrzne i głębokość w zakresie do 150-300 mm, z dokładnością 0,1 mm (noniusz) lub 0,01 mm (DGT). Mikrometr mierzy grubość i średnicę z rozdzielczością 0,01 mm lub 0,001 mm (DGT), ale w wąskim zakresie co 25 mm. Do szybkich, codziennych pomiarów wystarczy suwmiarka; tam, gdzie liczy się najwyższa precyzja, sięga się po mikrometr.

Do czego służy czujnik zegarowy i kiedy jest niezbędny?

Czujnik zegarowy Beta 1662 mierzy odchyłki i przemieszczenia z dokładnością 0,01 mm. Stosuje się go przy kontroli bicia tarcz i wałków, sprawdzaniu równoległości płaszczyzn i centrowaniu elementów. Montuje się go na podstawie magnetycznej lub statywie, ustawiając trzpień prostopadle do mierzonej powierzchni. W mechanice samochodowej i utrzymaniu ruchu jest narzędziem nieodzownym przy każdej poważniejszej regeneracji.

Jak używać szczelinomierza do pomiaru luzu zaworowego?

Szczelinomierz to zestaw kalibrowanych płytek o oznaczonej grubości. Dobiera się tę płytkę (lub kombinację kilku), która wchodzi między powierzchnie z lekkim oporem - ani zbyt luźno, ani tak, że trzeba ją wciskać. Wartość luzu odczytuje się z oznaczenia na płytce. Przy pomiarze luzu zaworowego płytkę wsuwasz między trzpień zaworu a dźwignię lub popychacz przy zimnym silniku, zgodnie z wymaganiami producenta pojazdu.

Czym różnią się narzędzia pomiarowe od traserskich?

Przyrządy pomiarowe (suwmiarki, mikrometry, czujniki) odczytują i pokazują wartość liczbową. Narzędzia traserskie - cyrkle, rysiki, punktaki - nie dają wartości cyfrowej, tylko przenoszą wymiary na materiał: kreślą linie, wyznaczają środki pod wiercenie, zaznaczają odległości przed obróbką. Oba typy uzupełniają się: najpierw mierzysz, potem zaznaczasz.
